Амортизатор АФД-1

Амортизатор АФД-1 предназначен для защиты аппаратуры от вибрационных и ударных нагрузок, приложенных вертикально.

Область применения

Данные амортизаторы применяются в авиастроении, судостроении и приборостроении. Также амортизаторы применяются при комплектовании передвижных лабораторий.

Условия эксплуатации

Амортизатор с фрикционным демпфированием АФД-1 следует эксплуатировать в следующих условиях:

• температура окружающего воздуха - от -60 до +70°C;
• относительная влажность окружающего воздуха - от 95 до 98% при температуре +20°C;
• атмосферное давление - до 25,3 гПа;
• вибрация с частотой 15, 40, 80 Гц соответственно с ускорением 4,4, 31,4, 49,0 м/с²;
• действие ударной нагрузки в 10000 ударов с ускорением 39,2 м/с², и длительностью ударного импульса от 0,015 до 0,005 с.

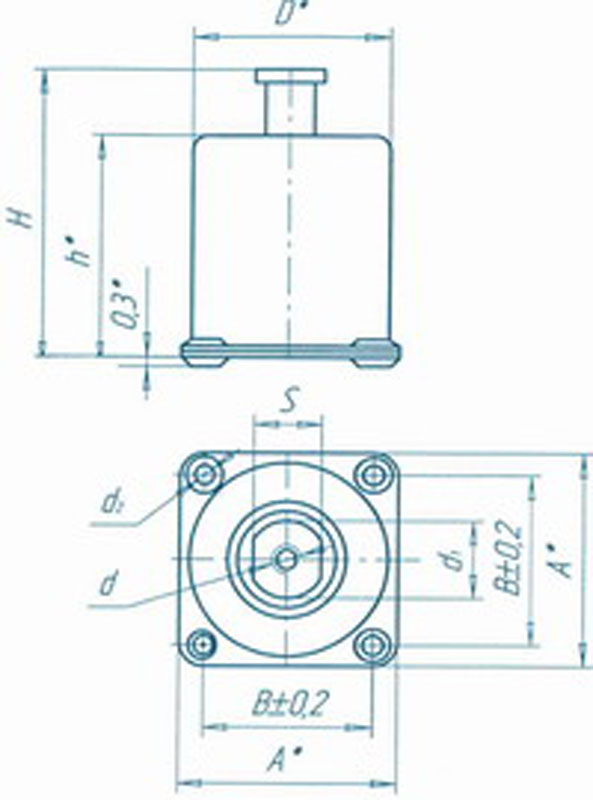

Рис.1 Схема габаритные размеры опорного амортизатора АФД-1
