Амортизатор АПНМ-2 предназначен для защиты аппаратуры от вибрационных и ударных нагрузок.
Условия эксплуатации
Оптимальными условиями для использования амортизатора АПНМ-2 являются:
- температура окружающего воздуха - от -60ºС до +70ºС;
- относительная влажность окружающего воздуха - 95%-98% при температуре 20ºС±2ºС;
- атмосферное давление на изделия опорный амортизатор АПНМ-2 пространственного нагружения - до 25,3гПа;
- вибрация с частотой 15Гц, 40Гц, 80Гц соответственно с ускорением 4,4м/с2, 31,4м/с2, 49,0м/с2;
- действие ударной нагрузки в 10000 ударов с ускорением 39,2м/с2, и длительностью ударного импульса 0,015с-0,005с
В тяжелых условиях эксплуатации аппаратуры (запыленность, морской туман, повышенная солнечная радиация и прочее) рекомендуется использовать амортизаторы серии 2.

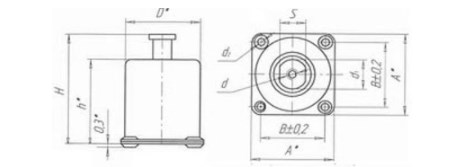

Рис.1 Схема габаритных размеров
Характеристики
| Параметр | АПНМ-2 | ||
| Нагрузка, кГс | 0,9-2 | ||
| Наработка на отказ, час | 500 | ||
| Срок безотказной работы, лет | 5 | ||
| Габаритные размеры, мм | H | 59 | |
| h | 43,2 | ||
| A | 44 | ||
| B | 35 | ||
| D | 40,4 | ||
| d1 | 17 | ||
| d2 | 4,3 | ||
| S | 14 | ||
| Резьба | d | М5-6Н | |
| глубина | 10 | ||
| Масса, не более, г | 110 | ||
Комплектация
- АПНМ-2
- упаковка
