Амортизатор АПНМ-3 изготавливается с фрикционным демпированием и служит для защиты аппаратуры от воздействия вибрации и ударов, в соответствии с бЛО 445.000 ТУ.

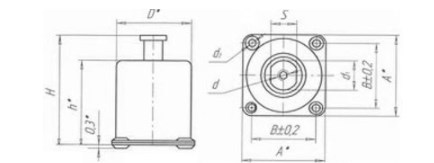

Рис.1 Схема габаритных размеров опорного амортизатора АПНМ-3
| Типоразмер | Допустимая весовая нагрузка (кгс) | Размеры, мм | Масса, г | |||||||||
| Н* | h | A | B | D | d1 | d2 | S | Резьба | ||||
| d | Глубина не менее |
|||||||||||
| АПНМ-3 | 2,0 - 3,5 | 59 | 43,2 | 44 | 35 | 40,4 | 17 | 4,3Н12 | 11h12 | M5-6H | 10 | 125 |
* Размер "Н" указан номинальный. Из-за наличия подвижно-фрикционного элемента в амортизаторе, размер "Н" может иметь отклонение от номинального на величину 2,5 мм, которое не влияет на качество амортизатора.
Исполнение
Амортизаторы состоят из:
- металлического корпуса с опорной пластиной
- штока (рычага) для крепления оборудования.
Характеристики
- диапазон частот от 0 до 2000 Гц
- диапазон рабочих температур от 60°С до + 150°С
- гарантия - 8 лет со дня изготовления
- срок хранения - 5 лет.
Комплектация
- АПНМ-3
- упаковка
