Автоматические выключатели АЗ3, АЗ3К
Автоматы защиты сети АЗ3, АЗ3К – это электротехнические одно- или трёхполюсные автоматические выключатели, обеспечивающие защиту электрических цепей от воздействия токовых перегрузок и токов короткого замыкания. Предназначены для эксплуатации в цепях переменного и/или постоянного однофазного или трехфазного тока с напряжением до 200В и номинальным током до 100А.
Область применения
Применяются автоматические выключатели в различных видах техники: авиационной технике, наземном, железнодорожном и водном транспорте и др.
Автоматы защиты сети с индексом "К" предназначены для эксплуатации в помещениях с красным освещением, изготавливаются с удлиненной ручкой и без светящегося глазка на торце рукоятки.
Конструкция и принцип работы
Автоматические выключатели АЗ3, АЗ3К состоят из нескольких конструктивных узлов: контактная система, дугогасительная система, привод расцепляющего устройства и расцепители (соленоидный электромагнитный и биметаллический тепловой). Автоматы имеют пылезащищенный и влагоустойчивый корпус.
Кинематическая связь биметаллической пластины с контактами в большинстве представленных автоматов осуществляется с помощью механизма свободного расцепления, который обеспечивает фиксацию контактов в не замкнутом состоянии до охлаждения биметаллической пластины.
Автоматы защиты АЗ3, АЗ3К изготавливают с рычажным или кнопочным приводным механизмом, который предназначен для включения и автоматического отключения цепи при возникновении недопустимых по величине и времени протекания токовых перегрузок и токов короткого замыкания.
Характеристики
|
Род тока |
трехфазный |
|
Номинальное напряжение |
200 В |
|
Кинематическая связь биметаллической пластины с контактами |
со свободным расцеплением |
|
Время срабатывания теплового расцепителя |
30 мин |
|
Ток срабатывания электромагнитного расцепителя (для автоматов 20 - 50 А) |
10 - 20 А |
|
Время срабатывания электромагнитного расцепителя |
10 мс |
|
Рабочая температура |
-60°C – +60°C |
|
Масса |
280 г |

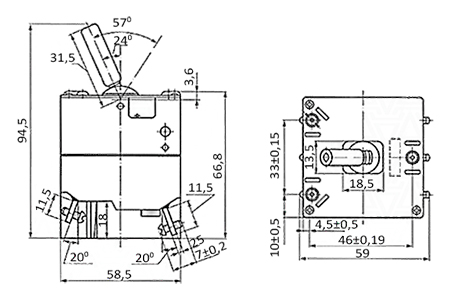

Габаритные размеры и установочные размеры АЗ3

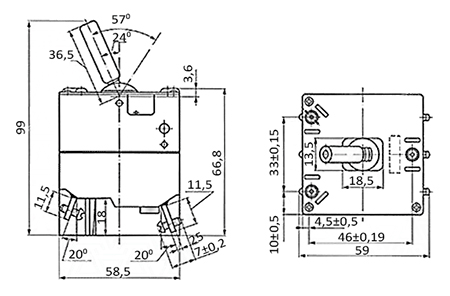

Габаритные размеры и установочные размеры АЗ3К
|
Серия |
Номинальный ток |
Ток срабатывания теплового расцепителя |
Габаритные размеры L?B?H, мм |
|
АЗ3-5А |
5 А |
1,5 А |
59?53?94,5 |
|
АЗ3К-2А |
2 А |
1,5 А |
59?53?99 |
|
АЗ3К-3А |
3 А |
1,5 А |
59?53?99 |
|
АЗ3К-5А |
5 А |
1,5 А |
59?53?99 |
|
АЗ3К-10А |
10 А |
1,5 А |
59?53?99 |
|
АЗ3К-15А |
15 А |
1,4 А |
59?53?99 |
|
АЗ3К-20А |
20 А |
1,4 А |
59?53?99 |
|
АЗ3К-30А |
30 А |
1,4 А |
59?53?99 |
|
АЗ3К-40А |
40 А |
1,4 А |
59?53?99 |
|
АЗ3К-50А |
50 А |
1,4 А |
59?53?99 |
Обозначение
Обозначение
Автоматы защиты сети маркируются следующим образом - АЗ 3 К - 50А, где:
- АЗ – автомат защиты.
- 3 – количество полюсов.
- К – модификация автомата защиты: Без индекса "К" - автомат защиты сети для работы в обычных условиях; с индексом "К" устанавливаются в кабинах с красным освещением и отличаются удлиненной ручкой и отсутствием на ней светящегося глазка.
- 50А – номинальный ток.
