Блок БЗК-М предназначен для индикации состояния котла по двенадцати параметрам, выдачи звукового сигнала и отключения подачи топлива в случае аварии по какому-либо параметру.
Устройство и работа
Блок осуществляет контроль факела горелок котла по трем каналам. Блок может работать со следующими датчиками наличия пламени:
- детектирующие датчики (контрольные электроды) типа КЭ,
- фоточастотные преобразователи типа ПНП, ФДЧ,
- другие типы датчиков, формирующие выходной сигнал постоянного напряжения в диапазоне от минус 10 до минус 1,5 В.
Блок БЗК-М осуществляет блокировку сигналов "Высокое давление топлива", "Низкое давление топлива", "Нет факела 1", "Нет факела 2", "Нет факела 3" при работе в режиме розжига.

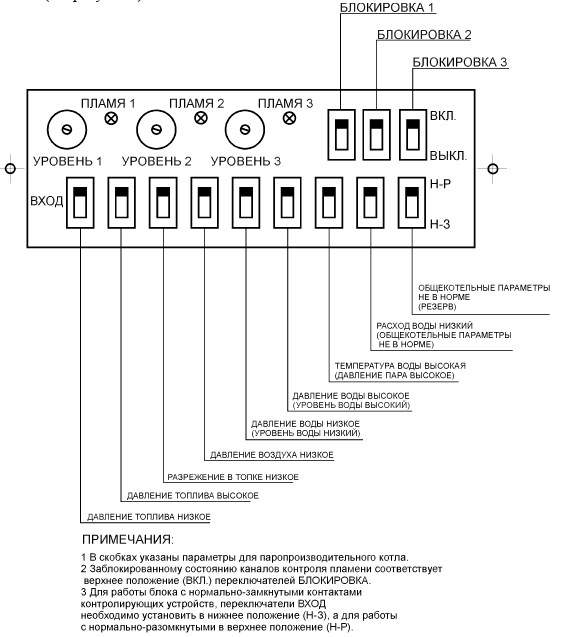

Рис.1 Схема расположения светодиодов под защитной крышкой на передней панели блока БЗК-М
Характеристики
| Наименование | Значения |
| Зона возврата по каждому каналу контроля пламени | (0,5 ± 0,2) В |
| Входное сопротивление каждого канала | 15 МОм |
Электропитание блока от сети переменного тока:
|
(220 ± 22) В (50 ± 1) Гц |
| Потребляемая мощность, В•А | 5 |
| Габариты блока, мм | 115х240х205 |
| Установочные размеры блока, мм | 100х220х195 |
| Вес, кг | 2,5 |
| Степень защиты | IP30 |
Комплектация
- Блок БЗК-М
- руководство по эксплуатации
