Блок токовой защиты ММТЗ входит в состав шахтных источников питания серии ИПШ и применяется совместно с трансформаторами тока серии ПИЖЦ 671221.003 и служит для защиты трехфазных сетей, оснащенных изолированной нейтралью, от токов КР (короткого замыкания).
Конструкция
Блок токовой защиты ММТЗ состоит из пластмассового корпуса и основания, на котором крепится вилка соединителя и печатная плата с элементами. На основании имеется ключ для бесошибочной установки блока на свое место в аппарате. После установки блок крепится винтом.

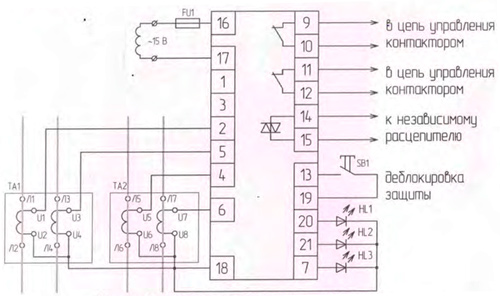

Рис.1. Схема подключения блока ММТЗ
Характеристики
| Номинальное напряжение питания блока, В | 15 |
| Диапазон изменения рабочего напряжения, от номинального | от 85% до 110% |
| Количество контролируемых каналов (присоединений нагрузки) | 3 |
| Собственное время срабатывания не более, мс | 40 |
| Уставки срабатывания блока: | |
| 1-й канал, А | 50 |
| 2-й и 3-й каналы, А | 0-50 |
| Потребляемая мощность, Вт, не более | 2 |
| Габариты, мм | |
| блока ММТЗ | 125x120x48 |
| трансформаторов тока | 118x54x35 |
| Масса, кг, не более | |
| блока ММТЗ | 0,4 |
| комплекта трансформаторов тока | 0,4 |
Комплектация
- блок токовой защиты ММТЗ - 1 шт,
- гнездо соединителя* - 1 шт,
- блок трансформаторов тока ИТЭП.671221.003* - 1 или 2 шт,
- руководство по эксплуатации - 1 экз.
* Комплектуется при поставках заводом изготовителем горно-шахтного электрооборудования по отдельному заказу потребителя.
