Датчик-реле температуры ДРТ-Ж-103-М27
Датчик-реле температуры ДРТ-Ж-103-М27 ААРЛ.433647.006-01 предназначен для непрерывного измерения температуры жидкости, газообразных сред и выдачи сигнала о превышении (снижении) порогового значения - замыканием (размыканием) контактов реле.
Датчик изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры от -40 до +120°C.
Область применения
Датчик ДРТ-Ж-103-М27 предназначен для установки на стационарных и используемых на железнодорожном транспорте установках холодильной техники, отопления и в других автоматизированных системах управления.
Датчик применяется в качества регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.
Устройство и принцип работы
Датчик-реле ДРТ-Ж-103-М27 конструктивно состоит из:
- корпуса;
- соединителя;
- печатной платы с элементами, обеспечивающими функционирование;
- тонкостенной латунной гильзы, контактирующей со средой, в которой измеряется температура;
- преобразователя температуры, размещенного внутри гильзы.
Принцип работы датчика заключается в измерении температуры и срабатывании электронной схемы при повышении до температурной уставки, что приводит к переключению выходного реле. Обратное переключение реле происходит при снижении температуры ниже уставки на величину гистерезиса.
Характеристики
| Наименование | Значения | ||
| * Значение температурной установки | +103°C | ||
| * Значение гистрезиса | 5°C | ||
| Погрешность, не более: | в диапазоне 0 ... +85°C | ±1°C | |
| в остальном диапазоне измеряемых температур | ±2°C | ||
| Напряжение питания (AC или DC) | от 30 до 270 В | ||
| Ток потребления | 50 мА | ||
| Максимальные коммутационные параметры контактов реле: | напряжение | AC1 | 400 В |
| DC1 | 300 В | ||
| ток | 10 А | ||
| мощность | для AC1 | 2,7 кВт | |
| для DC1 | 384 Вт | ||
| Габаритные размеры | 80x135x50 мм | ||
| Масса, не более | 0,4 кг | ||
| Степень защиты датчика по ГОСТ 14254-96 | IP65 | ||
| Срок службы | 12 лет | ||
* - по требованию заказчика могут быть изменены.

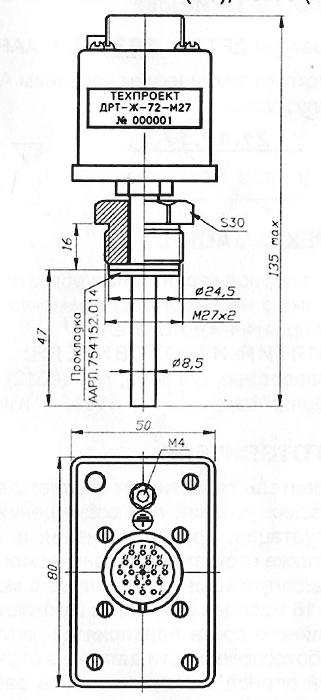

Габаритные размеры ДРТ-Ж-103-М27
Комплектация
| Обозначение | Наименование | Количество |
| ААРЛ.433647.006-01 | Датчик-реле температуры ДРТ-Ж | 1 шт. |
| ААРЛ.754152.014 | Прокладка | 1 шт. |
| ГЕО.364.126ТУ | Розетка 2РМТ24КПН19Г1В1В * | 1 шт. |
| ААРЛ.433647.006-01ПС | Паспорт | 1 экз. |
По дополнительному заказу может поставляться 2РМТ24КУН19Г1В1В.
