Датчик ТДСЭ 406 311.001-М5Э4 предназначен для защиты коммутационных узлов от эффектов цифровой дуги и работает в составе блока коммутации оптического БКО-1М.
Устройство и принцип действия
В состав блока коммутации входит:
- электронное реле,
- датчик.
Датчик крепится в отверстие Ø19…20 мм при помощи двух гаек, входящих в комплект датчика. От датчика выходит кабель длинной от 3-х метров. Провода разного цвета. На корпусе датчика указаны названия цепей для каждого цвета. На концах проводов трубчатые оконцеватели.
Присоединение датчиков и исполнительных механизмов к электронному реле производить согласно маркировке на корпусе. Концы датчика подключать в следующей последовательности: «-» (желтый провод), «+» (красный провод), «IN» (белый провод). Подключение датчиков производится при выключенном электронном реле.

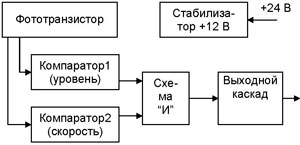

Фототранзистор в датчике является элементом контроля световой составляющей электрической дуги. Компаратор 1 определяет порог срабатывания по уровню освещенности, а компаратор 2 скорость нарастания освещенности. При срабатывании обоих компараторов на выходе датчика появляется управляющий импульс.
Рис.1.Схема подключения датчика
Характеристики
| Параметры | Значения |
| Напряжение питания постоянного тока, В | +24 |
Потребляемая мощность при номинальном напряжении питания, Вт, не более
|
0,3 0,6 |
| Порог срабатывания блока при скорости нарастания освещенности не менее 100 лк/мс | 800±100 |
| Время срабатывания устройства, мс, не более | 2 |
| Габаритные размеры датчика, мм, не более | 27х50 |
| Масса датчика, кг, не более | 0,84 |
