Фильтр защитный ФЗ-1
Фильтр защитный ФЗ-1 УТС 442.00.00.00 предназначен для защиты оборудования, электрических и электронных устройств от воздействия перенапряжений вследствие коммутаций и атмосферных разрядов.
Условия эксплуатации
Фильтр предназначен для работы при температуре окружающего воздуха от минус 40 °С до плюс 50 °С (вид климатического исполнения У (N), категория размещения 2 (эксплуатация под навесом или в неотапливаемых помещениях со свободным доступом наружного воздуха) по ГОСТ 15150-69).
Особенности конструкции
Конструктивно фильтр ФЗ-1 выполнен в металлическом корпусе. Сверху на корпусе закреплена клеммная колодка для внешних подключений. В верхней части корпуса защитного фильтра выполнена просечка для возможности наблюдения за индикатором исправности ограничительного элемента.
Характеристики
| Величина напряжения переменного тока частотой от 25 Гц до 1000 Гц, пропускаемого фильтром | не более 250 В |
| Падение напряжения на фильтре (при токе нагрузки не более 2,5 А) | не более ± 5 % от уровня напряжения на входе фильтра |
| Величина напряжения постоянного тока, пропускаемого фильтром | не более 350 В |
| Величина напряжения, ограниченного фильтром на его выходе при входном импульсе 2 кВ | не более 700 В |
| Степень защиты ФЗ-1, обеспечиваемая оболочкой | IP30 по ДСТУ EN 60529:2018 |
| Габаритные размеры | не более 86×115×95 мм |
| Масса | не более 1,0 кг |

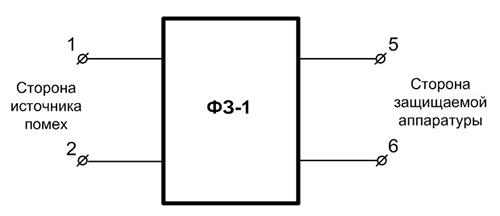

Схема внешних подключений защитного фильтра ФЗ-1
