Генератор путевой ГП-3 предназначен для формирования и усиления амплитудно-модулированных сигналов в диапазоне частот от 420 до 580 Гц.
Особенности
- Частоты модулирующих 8 или 12 Гц выбираются перемычками.
- Обе частоты имеют кварцевую стабилизацию.
- Гарантия -12 месяцев.

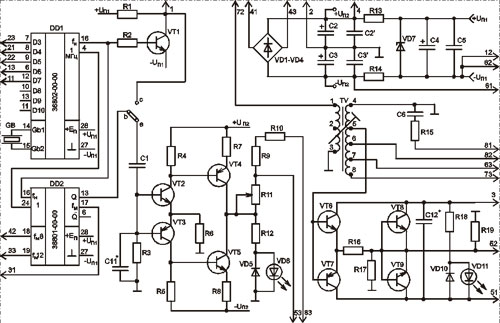

Рис.1. Схема генератора путевого ГП-3
Характеристики
| Параметр | Значение |
| Величина номинального напряжения питания переменного тока частотой 50 Гц, В | 31,5 - 39 |
| Ток потребляемый от сети однофазного переменного тока напряжением 35 В, должен быть | не более 1,3 А |
| Величина действующего значения выходного сигнала (выводы разьема ХР/32 - ХР-5) при подключенной нагрузке (сопротивление величиной 7 Ом), В | 1,0 - 6,0 |
| Частота несущая, Гц | 420 + 1,0 480 + 1,0 580 + 1,5 |
Длительность периода сигнала:
|
124 - 126 82,5 - 84 |
| Электрическое сопротивление изоляции между всеми контактами разьема блока, соединенные между собой и корпусом | не менее 50 Мом |
| Габаритные размеры | 236х82х203 мм |
| Масса | не более 3 кг |
Комплектация
- Генератор путевой ГП-3 - 1 шт,
- Этикетка - 1 шт.
