Изолятор опорно-стержневой С4-80 II УХЛ1 предназначен для работы в электрооборудовании переменного тока напряжением до 10 кВ частотой до 100 Гц.
Основные особенности
- Длина пути утечки не менее 300 мм. Испытательное напряжение полного грозового импульса – 80 кВ. Масса изолятора – 2,7 кг. Выполнены в климатическом исполнении УХЛ, категория размещения – 1, что позволяет эксплуатацию снаружи помещений на открытом воздухе при воздействии любых атмосферных факторов.
- Опорно-стержневые изоляторы используются для механического крепления и изоляции токоведущих частей (алюминиевых и медных шин) в высоковольтных разъединителях РЛНД и выключателях, распределительных устройствах (РУ), токопроводах электрических станций и подстанций.
- Изоляторы С4-80 II отвечают требованиям технических условий ТУ У 26.2 – 00214652 – 001:2007 и ГОСТ 9984-85. Материал изоляционной части – материал керамический электротехнический подгруппы 130 ГОСТ 20419-83.
Характеристики
|
Наименование параметра |
Значение |
|
Номинальное напряжение |
10 кВ |
|
Минимальная разрушающая нагрузка на изгиб |
4 кН |
|
Длина пути утечки, не менее |
300 мм |
|
Испытательное напряжение грозового импульса |
80 кВ |
|
Технические условия, ГОСТ |
ТУ У 26.2 – 00214652 – 001:2007 ГОСТ 9984-85 |
|
Габаритные размеры, ?DxH |
?125x215 мм |
|
Масса |
2,7 кг |

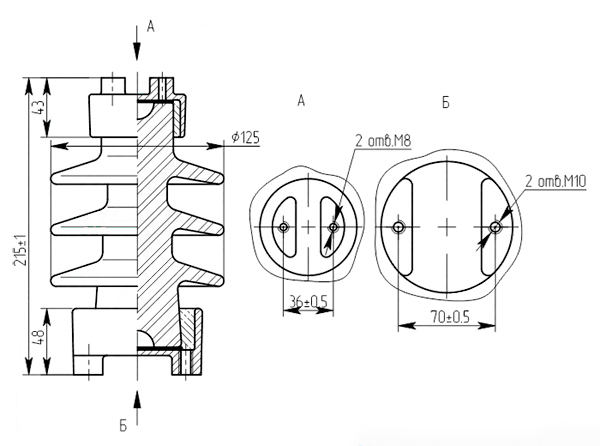

Габаритные, установочные и присоединительные размеры опорных изоляторов С4-80 II
Обозначение
Обозначение
Данные изоляторы маркируются следующим образом - С 4 – 80 II – М УХЛ1, где:
- С – тип изолятора: стержневой.
- 4 – минимальная механическая разрушающая сила на изгиб, кН.
- 80 – испытательное напряжение грозового импульса (полный импульс), кВ.
- II – степень загрязнения по ГОСТ 9920-89.
- М – модернизированное конструктивное исполнение.
- УХЛ1 – климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ – умеренный холодный климат, 1 – для эксплуатации на открытом воздухе.
