Катушка измерительного сопротивления Р310
Катушка измерительного сопротивления Р310 предназначена работы в цепях постоянного тока в качестве однозначной меры электрического сопротивления.
Конструкция
Элементы сопротивления катушек, изготовленные из манганина с температурным коэффициентом не более 20·10-6 и термо-эдс в паре с медью не более 1qV/1°C, соединенные с двумя потенциальными зажимами, расположенными на пластмассовой панели. Корпусы катушек металлические, они сделаны с учетом наполнения их трансформаторным маслом .
В панели каждой катушки имеется отверстие для термометра.

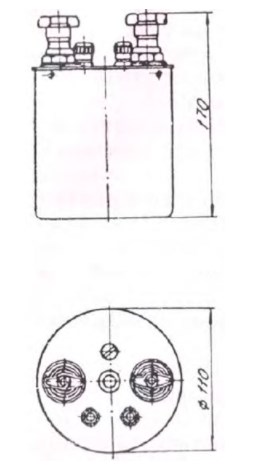

Рис.1 Схема габаритных размеров катушки Р310
Характеристики
| Тип | Класс точности | Номинальное сопротивление, Ом | Номинальная допустимая мощность, Вт | Наибольшая допустимая мощность, Вт | Сопротивление изоляции, Ом |
| Р310 | 0,01 | 0,001; 0,01 | 0,1 | 1 | 1000 |
| 0,02 | 0,001; 0,01 | 0,3 | 3 | 1000 |
Технические данные
- Изменение сопротивления за год:
- катушки класса 0,01 - 0,002%
- катушки класса 0,02 - 0,005%
- Габаритные размеры - 420X332X189 мм
- Масса (без масла) - 1 кг
Комплектация
- Катушка измерительного сопротивления Р310
- Инструкция
- Формуляр
- Упаковка
