Клапан обратный линейный типа КЛ 8.3-М2
Продукт такого типа как клапан обратный позволяет пропускать гидравлическую жидкость в трубопроводе в одном направлений. Данный клапан КЛ 8.3-М2 служит устройством прямого действия, что говорит о том, что для его работы не требуется какого-либо источника энергий или пункта управления. Работа данного клапана происходит за счет движения гидравлической жидкости.
Данный клапан применяется в различных гидравлических системах и установках. При падений давления он закрывается, что не дает выпустить гидравлическую жидкость из системы тем самым приостановить работы гидравлики в целом.
Характеристики
|
Условное отверстие, мм: |
8 |
|
Давление на входном отверстий, МПа: - номинальное - максимальное |
32 38 |
|
Объём давления для открытия клапана, МПа: - Вид 1 - Вид 2 - Вид 3 - Вид 4 - Вид 5 - Вид 6 - Вид 7 |
0,03 0,05 0,15 0,30 0,50 1 1,50 |
|
Использование гидравлической жидкости, л/мин: - обычный - максимум |
20 35 |
|
Вес в граммах (без рабочей жидкости), |
200 |

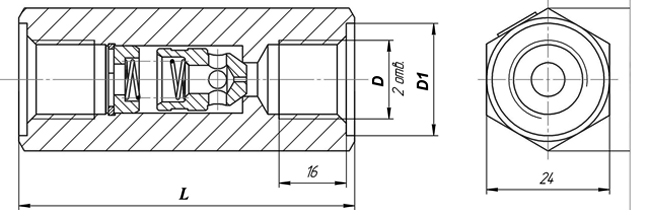

Рис. 1. Габаритные размеры клапана КЛ 8.3-М2
|
КЛ 8.3-М* |
КЛ 8.3-G* |
КЛ 8.3-К* |
|
|
Д, мм |
M 16?1.5 |
G 3/8-A |
K 3/8? |
|
Д1, мм |
22 |
- |
- |
|
Л, мм |
61 |
61 |
72 |
Комплектация
- Прибор
- Паспорт
- Руководство по эксплуатации
