Контроллер Euroster 12

Артикул:

5538

rukovodstvo_po_ekspluatacii_dlya_regulyatora_temperatury_euroster_12.pdf

Цена по-запросу

Контроллер Euroster 12 предназначенный для регулировки температуры с использованием трехходового термосмесительного клапана, оснащенного сервоприводом.

Конструктивное исполнение

Все параметры представлены на читабельном, графическом ЖК-дисплее с подсветкой. Контроллер очень прост в обслуживании ‒ оно осуществляется с помощью поворотной ручки регулировки с кнопкой.

На дисплее отображается следующая информация:

конфигурация выходов контроллера
текущие и заданные температуры отдельных выходов
текущая температура подачи отопительной системы
включенные устройства
время и дата
состояние контроллера (Анти-Стоп, дезинфекция, отопительный сезон ЗИМА/ ЛЕТО, аварийные сигналы и др.).

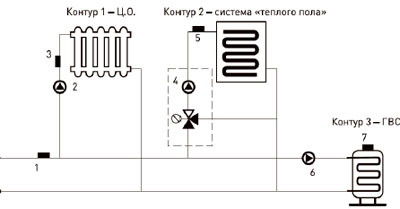

Рис.1. Схема применения контроллера Euroster 12

Датчик температуры подачи
Насос контура Ц.О.
Датчик температуры контура Ц.О.
Насос контура «теплого пола» (термостатический смеситель)
Датчик температуры контура «теплого пола»
Зарядный насос бойлера ГВС
Датчик температуры бойлера ГВС

Характеристики

Параметры	Значения
Управляемое оборудование	насосы и другие устройства в отопительных системах
Электропитание	230 В, 50 Гц
Максимальная нагрузка каждого выхода	1 A 230 В 50 Гц
Максимальная потребляемая мощность контроллера	3 Вт
Диапазон измеряемой температуры	от -5ºC до +100ºC
Диапазон регулировки температуры	режим Ц.О.от +10ºC до +90ºC режим ГВС: от +30ºC до +95ºC режим Циркуляция: от +20ºC до +70ºC режим Пол: от +10ºC до +60ºC режим Воздуходувка: от +15ºC до +85ºC режим Термостат: от 0ºC до +99ºC
Точность регулировки температуры	1ºC
Диапазон гистерезиса	2ºC - 10ºC
Визуальная индикация	ЖК-дисплей с подсветкой
Рабочая температура	от +5ºC до +40ºC
Температура хранения	от 0ºC до +50ºC
Степень защиты корпуса	IP 40
Цвет	черный
Способ монтажа	настенный
Вес контроллера	0,84 кг
Нормы, сертификаты	соответствие директивам EMC, LVD и RoHS
Гарантийный срок	2 года
Размеры (шир./ выс./ глуб.)	150/90/52 мм
Сетевая защита	плавкий инерционный предохранитель WTA-T4A (внутри контроллера)
