Фонари сигнальные МФС 2 предназначены для визуального отображения информации в цепях сигнализации РЭА. Устанавливаются в печатном и объёмном монтаже. Используются совместно с лампами СМН 9-60 ( I max –55 мА, U max- 9 В ) и СМН10-55 (I max – 50 мА, U max – 10 В) соответственно. Цвет светофильтра: бесцветный (б), желтый (ж), (красный (к), зеленый (з), синий (с), оранжевый (о).

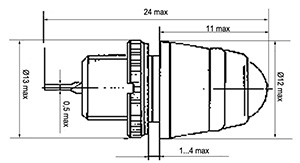

Рисунок 1. Габаритные размеры МФС 2
| Условное обозначение изделия | ТУ | Приемка |
| МФС 2 В | АГ0.242.002 ТУ | «3» |
| МФС 2 В | ОЮ0.360.019 ТУ | «7» |
Технические характеристики МФС 2
- Малогабаритный фонарь сигнальный МФС 2 Тип лампы СМН10-55 ЦФМР675100.001ТУ.
- I max – 50мА, U max – 10В.
- Цвет – к, ж, з, б, о, с.
- Диапазон рабочих температур от минус 60 °С до плюс 100 °С.
- Минимальная наработка на отказ по приемкам «1», «3» и «7» – 10 000 часов.
- Способ крепления – гайка.
- Габаритные размеры (мах) Ø13х24 мм с лампой.
- Масса – 10 г.
- Минимальный срок сохраняемости - 15 лет для приемки "1" и "3", 25 лет для приемки "5" и "7".
