Механизмы счета ходов типа МСХ-106 относятся к устройствам измерения параметров движения и предназначены для подсчета ходов подвижных частей оборудования.
| Исполнение | Направление рабочого хода проводка | Число десятичных разрядов | Контрольное число едениц хода |
| МСХ-106 | правое | 6 | 105-1 |
| МСХ-106-03 | левое | 6 | 105-1 |
| МСХ-106-04 | левое | 3 | 102-1 |
| МСХ-106-05 | правое | 3 | 102-1 |
| МСХ-106-06 | левое | 4 | 103-1 |
| МСХ-106-07 | правое | 4 | 103-1 |
Конструктивные особенности
- Счетчик климатического исполнения ХЛ, категории «4», но для работы при температуре окружающего воздуха от —10 до +40°С и относительной влажности от 30 до 80%.
- Погрешность счета при непрерывном отсчете до набора полной емкости, не более 1 единицы низшего разряда.
- Быстродействие 10 ход/с.
- Конструкция счетчика обеспечивает установку приводного поводка как с правой так и с левой стороны.
- Направление рабочего хода приводного поводка со стороны привода:
- для счетчика с правосторонним приводом — против часовой стрелки;
- для счетчика с левосторонним приводом — по часовой стрелке.

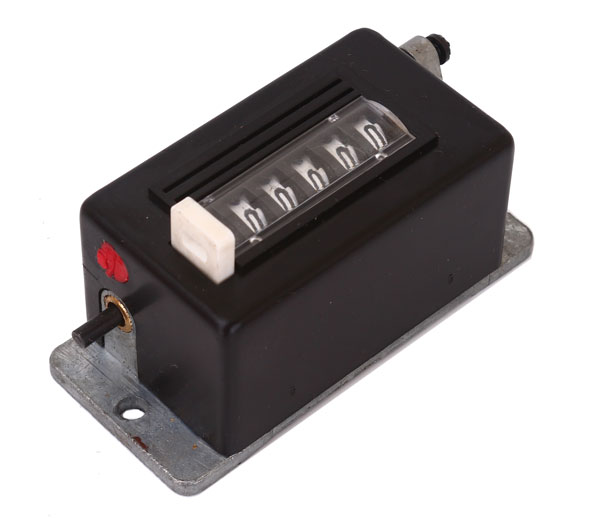

Рис.1 Вид сбоку механизма МСХ-106
Условия эксплуатации
- Температура окружающего воздуха - от -10° С до +40° С.
- Относительная влажность - от 30% до 80%.
- Климатическое исполнение - ХЛ (холодный климат).
Характеристики
| Характеристики | Значение |
| Число разрядов | 6,4,3 |
| Погрешность счета | не более ±1 единицы |
| Максимальное быстродействие | 315 ход/мин |
| Найбольший крутящий момент на приводном валу по передаче десятков во всех разрядах | 0,05НМ |
| Угол срабатывания | 40+-2 |
| Направление хода для правого механизма | против часовой стрелки |
| Направление хода для левого механизма | по часовой стрелке |
| Габаритные размеры | не более 76х33х40 мм |
| Масса | не более 0,12 кг |
| Средний ресурс отсчетов | 5х10 8 |
| Сведения о содержании цветных металлов | цинковый сплав 73,2 г, латунь 9,0 г, бронза 3,0 г |
Комплектация
- механизм счета ходов - 1 шт.
- паспорт - 1 экз.
