Микроскоп БМ-51-2

Микроскоп БМ-51-2 используется для визуального наблюдения в учебных и научно-исследовательских институтах, в школах, в сельскохозяйственных лабораториях для определения качества семян, в различных отраслях промышленности. Микроскоп может быть применен геологами, геодезистами, археологами, биологами, медиками, ветеринарами.

Конструкция

Бинокулярный микроскоп БМ-51-2 состоит из двух самостоятельных оптических систем, каждая из которых состоит из объектива, призм и окуляра. Оси обеих систем расположены под углом 12° друг к другу. Вершина этого угла совпадает с плоскостью исследуемого предмета. Каждая система дает отдельное изображение. Благодаря этому при наблюдении обоими глазами создается объемное представление о предмете — стереоскопический эффект.

Конструктивно бинокулярный микроскоп БМ-51-2 состоит из основания 1, стойки 2, кронштейна 7, оптической головки.

Объективы обеих систем находятся в общей оправе, укрепленной в нижней части кронштейна. Призмы каждой оптической системы смонтированы в отдельных тубусах, на верхних крышках которых находятся окуляры.

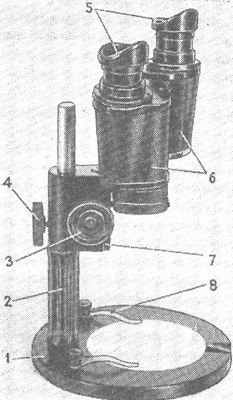

Рис. 1. Общий вид бинокулярного микроскопа: 1-основание или предметный столик; 2-стойка; 3-маховичок; 4-зажимный винт; 5-окуляры; 6-тубусы; 7-кронштейн; 8-клемма

Для установки удобного для глаз расстояния между окулярами каждый тубус можно поворачивать на небольшой угол вокруг оси системы.

Конструкция микроскопа позволяет перемещать кронштейн с оптической головкой по стойке. Для этого следует ослабить зажимный винт 4, установить нужное положение оптической головки и винт зажать.

Точная фокусировка микроскопа на резкость изображения осуществляется вращением маховичков 3.

Оба окуляра микроскопа имеют дополнительную фокусировку, которая необходима на случай, если диоптрийность глаз наблюдателя разная.
