Микроскоп-центроискатель ЦО-2

Микроскоп-центроискатель ЦО-2 предназначен для визирования и совмещения центра шпинделя станка с центрами разметочных знаков, нанесенных на детали.

Исполнение

Микроскоп состоит из корпуса, хвостовика, рефлектора, двухлинзового объектива, призмы и окуляра.

Корпус 5 - тонкостенная четырехугольная камера, на нижней стороне которой смонтированы рефлектор 10 и объектив 6 в оправе.

Хвостовик 18 имеет посадочное место конической формы с углом 5° или с одним из конусов Морзе (2, 3, 4), или с конусностью 7: 24. Своим направляющим диаметром хвостовик вставляется в корпус и закрепляется винтами 17.

Рефлектор представляет собой осветительное устройство, имеющее вогнутую форму и неограниченный угол поворота.

Двухлинзовый объектив в оправе закрывается крышкой 7, привернутой винтами 8 к втулке 13, которая крепится к корпусу винтами 11 .

Для возможности совмещения оси хвостовика с оптической осью микроскопа предусмотрена подвижка оправы объектива, осуществляемая винтами 12.

Призма 4 смонтирована на мостике 15, который привернут к корпусу микроскопа винтами 16.

В патрубок корпуса ввернута труба 19 с окуляром. Сетка 2 окуляра, завальцованная в оправе, может юстироваться при помощи винтов 3. Коллективная линза 1 и глазная линза 20 закреплены каждая в своей оправе.

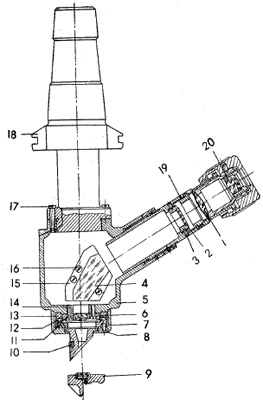

Рис.1. Схема микроскопа-центроискателя ЦО-2
