Микроскоп МИР-3
Микроскоп МИР-3 служит для наблюдения малых предметов или отдельных деталей, для измерения расстояний между отдельными деталями, например, между штрихами и точками объекта, а также для измерения линейных размеров мелких предметов.
Конструкция

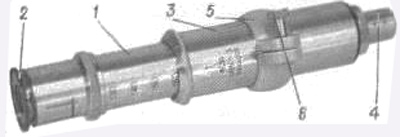

Выдвижной тубус 1 с окуляром 2 устанавливается в корпус 3 с объективом 4. На корпусе 3 закреплен хомутик 5. Хомутик можно передвигать вдоль корпуса 3 в закреплять в любом месте винтом 6. Ушко 7 хомутика предназначено для закрепления микроскопа на стойке или на штативе, имеющемся у потребителя.
Выдвижной тубус 1 позволяет изменять расстояние между объективом и окуляром (изменять длину тубуса) и тем самым изменять увеличение микроскопа.
Рис.1. Схема микроскопа МИР-3
Эксплуатация
Микроскоп МИР-3 изготавливается для работы в макроклиматических районах с умеренным и холодным климатом в помещениях при температуре окружающего воздуха от 15 до 25° С.
Характеристики
| Параметры | Значение |
| Диапазон измерений линейных размеров | 0,015...4,5 мм |
| Диапазон изменения длины тубуса | 130...190 мм |
Цена деления отсчётной шкалы микроскопа при длине тубуса:
|
0,059 мм 0,045 мм 0,036 мм |
Ахроматический объектив:
|
3,7 0,11 |
| Увеличение окуляра | 7 |
Шкала окуляра:
|
100 мм 0,1 мм |
| Диапазон изменения видимого увеличения при изменении длины тубуса | 19,0...31,2 |
| Габаритные размеры | 190х100х60 |
| Масса микроскопа МИР-3 | 0,4 |
