Милливольтмикроамперметр М2005 (М109 )
Милливольтмикроамперметр М109 предназначен для измерения тока и напряжения в цепях постоянного тока.
Гарантии
Гарантийный срок эксплуатации - 12 месяцев со дня ввода приборов в эксплуатацию.
Гарантийный срок хранения - 6 месяцев с момента изготовления.
Устройство и принцип работы
Амперметр представляет собой переносный многодиапазонный прибор магнитоэлектрической системы.
Прибор оформлен в пластиковом корпусе. На лицевой стороне корпуса помещены: переключатель диапазонов измерения, зажимы для включения прибора в измерительную схему, корректор для установки указателя на нулевую отметку шкалы.
Шкала прибора снабжена антипараллельным устройством. Длина шкалы 140 мм
Эксплуатация
- Температура - от +10ºС до +35°С.
- Относительная влажность - до 80%.

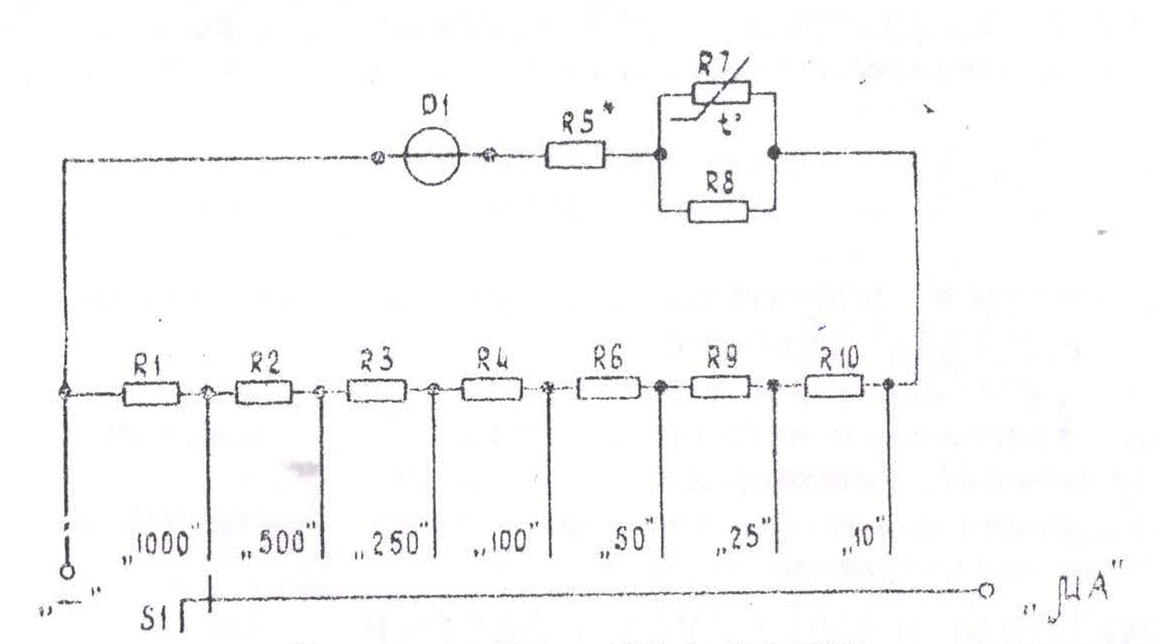

Рис.1 Схема электрическая принципиальная
Характеристики
| параметры | Значения |
| Пределы измерений | |
| амперметров | 0А-1А-2А-5А-10А при соответствии 55мВ-55мВ-65мВ-65мВ |
| миллиамперметров | 2мА-10мА-50мА-200мА при соответствии 27мВ-220мВ-270мВ-270мВ |
| микроамперметров | 10мкА-50мкА-200мкА-1000мкА; 50мкА-100мкА-500мкА-1000мкА при соответствии 50мВ-400мВ-480мВ-480мВ; 9мВ-50мВ-83мВ-83мВ. |
| Класс точности | 0,5 |
| Габариты | 121х131х68мм |
Комплектация
- Милливольтмикроамперметр М109 - 1 шт
- Футляр - 1 шт
- Руководство по эксплуатации - 1 шт
- Паспорт - 1 шт
