Преобразователь сигналов CSG.125.5040.4213.11
Цена по-запросу
Преобразователь сигналов CSG.125.5040.4213.11 используется для преобразования входных сигналов постоянного тока и напряжения в выходной нормированный сигнал постоянного тока или постоянного напряжения.
Исполнение
Преобразователь сигналов собран в компактном корпусе шириной 12,5 мм и предназначен для установки на монтажную Din- рейку. Степень защиты от внешних воздействий соответствует IP20.

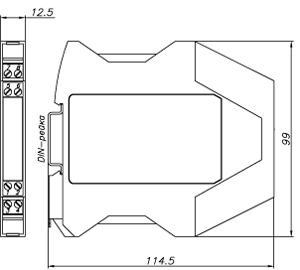

Рис.1. Схема габаритных размеров преобразователя CSG.125.5040.4213.11
Характеристики
| Параметры | Значения |
| Диапазон входного сигнала, В | -500...+500 |
| Входное сопротивление, МОм | 1 |
| Диапазон выходного нормированного сигнала, мА | 4...20 |
| Сопротивление нагрузок RH (Ом) выхода, Ом | 0...530 |
| Номинальное сопротивление нагрузки выхода, Ом | 250 |
| Полоса пропускания фильтра нижних частот ФНЧ (LPF) (-3дБ), Гц | 0...10 |
| Количество каналов | 1 |
| Пределы основной приведенной к выходному диапазону преобразования погрешности у, % | ±0,25 |
| Пределы дополнительной приведенной к выходному диапазону преобразования погрешности в рабочем диапазоне температур, %/°С | ±0,005 |
Питание преобразователя:
|
+12...+36 12...24 |
| Номинальное напряжение питания преобразователя, В | +24 |
| Потребляемая преобразователем мощность, без учета мощности потребления нагрузки, Вт | 0,4 |
| Напряжение гальванической развязки между входом и выходом, между выходом и питанием преобразователя, В | 1500 |
| Габаритные размеры, мм | 12,5х99х114,5 |
| Масса, кг | 0,1 |
Сечение провода, подключаемого в клеммы изделия:
|
0,14...1,5 0,14....2,5 |
| Вид клемм для подключения проводов | винтовые |
