Приспособление для испытания на изгиб с верхними роликами

Приспособление предназначено для определения способности металлических материалов, выдерживать пластическую деформацию при изгибе согласно требованиям ГОСТ 14019-2003 (ИСО 7438:1985).

Исполнение

Приспособление для испытания на изгиб состоит: изгибающего устройства с выемкой поз.5 с двумя опорами поз.6 ., оправки 1, держателя оправки 2, винтов 3.

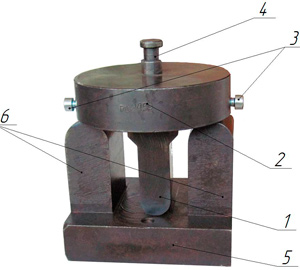

Рис.1. Приспособление для испытания на изгиб

Перед проведением испытания на изгиб оправку 1 вставить в держатель оправки 2 , зафиксировать винтами 3. Совместить вставку 4 верхней части приспособления с центром подвижной траверсы универсальной испытательной машины или пресса.

Изгибающее устройство 5 прикрепить к нижней неподвижной траверсе испытательной машины. Перед испытанием допускается правка образца при температуре от 10 ºС до 35 ºС.

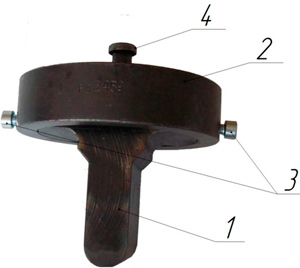

Рис.2. Верхняя часть приспособления
