Приспособление для испытания сварки арматуры

Приспособление для испытания сварки арматуры предназначено для испытания сварочных соединений арматуры на прочность.

Исполнение

Приспособление состоит с захвата 1 (захват 1.1 может применяться под арматуру диаметром от 10 до 12 мм; захват 1.2 может применяться под арматуру диаметром от 6 до 8 мм), который вставляется в палец 3. Палец вставляется в корпус 4 и закручивается гайкой 5. К корпусу прикручиваются планки 2.

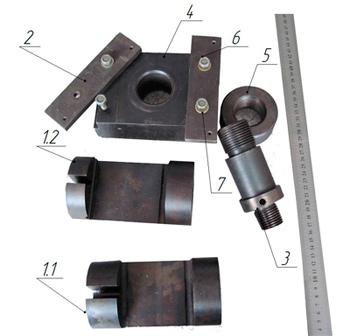

Рис.1. Схема приспособления, где:

1. захват,
2. планка,
3. палец,
4. корпус,
5. гайка,
6. болт,
7. шайб

Порядок работы

• Установить на неподвижную траверсу машины приспособление.
• Закрепить испытуемый образец определѐнного номинала арматуры в приспособление.
• Закрепить второй конец образца к подвижной траверсе.
