Приспособление на растяжение цилиндрических образцов

Приспособление предназначено для проведения испытания на растяжение.

Порядок работы

1. Вставить призму (поз.1) в корпус активного захвата разрывной машины Р-10 (поз.8);
2. Закрепить тягу (поз.2) в призме с помощью гайки (поз.3);
3. Переходник (поз.4) вкрутить в захват (поз.5);
4. Захват с переходником в сборе прикрутить к тяге;
5. Аналогично для неподвижного захвата разрывной машины, повторяют последовательно с 1 по 4 пункт.

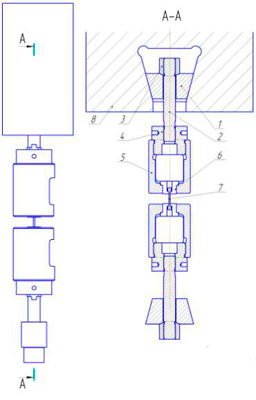

Рис.1. Чертеж приспособления на растяжение цилиндрических образцов

1. Призма;
2. Тяга;
3. Гайка;
4. Переходник;
5. Захват;
6. Вставка;
7. Образец;
8. Корпус активного захвата разрывной машины Р-10
