Пускатель ПМ 1-18-01 (LC1-D1801)

Пускатель ПМ 1-18-01 (LC1-D1801) предназначен для запуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором. Также применяется для управления различными активными и индуктивными нагрузками.

Размещение и монтаж

Перед монтажом контактора необходимо сделать несколько включений и отключений, чтобы убедиться в исправности механизма.

Пускатель ПМ 1-18-01 монтируется на DIN-рейку или винтами на монтажную панель. для обеспечения нормальной работы контактора подключения необходимо проводить одножильным проводом. Применять провода разного диаметра допускается только при условии плотного свивки соединительный участка. При использовании многожильного провода необходимо залудить контактные участки или использовать специальные наконечники.

К самостоятельным работам по монтажу контакторов допускается технический персонал (категория допуска не ниже III), прошедший соответствующий инструктаж. Монтаж должен происходить при температуре -10 ... + 40 ° С и относительной влажности воздуха не более 75%.

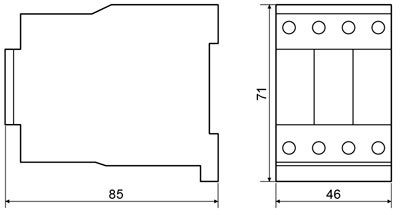

Рис.1. Схема габаритных размеров ПМ 1-18-01 пускателя
