Резисторы СП5-35

Резисторы СП5-35А, СП5-35Б – это переменные проволочные подстроечные резисторы, потенциометры, мощностью 0,5Вт и 1Вт с линейной зависимостью А и диапазоном регулировки 68 Ом – 22 кОм.

Основные особенности

Резисторы данной линейки относятся к однооборотным резисторам с круговым перемещением подвижной системы.

Допустимое отклонение сопротивления ±10%. Стабильность коэффициента передачи ±0,1% и ±0,2%. Резисторы имеют приемку "ОТК" и "ПЗ".

Рабочая повышенная температура среды не превышает +70°С, пониженная – до -60°С. Износоустойчивость – не менее 5000 циклов перемещения ползунка.

Подстроечные резисторы устойчивы к вибрационным нагрузкам в диапазоне частот 1-600Гц (амплитуда ускорения 100 м/с²), механическим ударам многократного действия (ускорение до 1000 м/с²).

Применение

Переменные резисторы СП5-35 предназначены для эксплуатации в цепях постоянного, переменного и пульсирующего тока, обеспечивая ограничение силы тока и распределение напряжения.

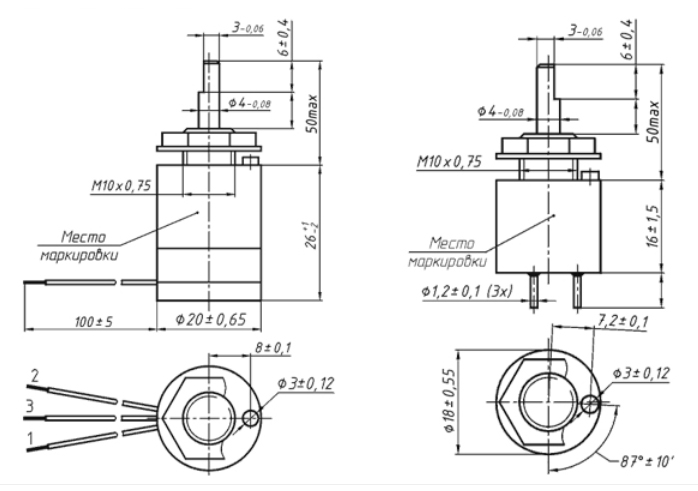

Габаритные размеры переменных резисторов СП5-35А (слева) и СП5-35Б (справа)

Электрическая схема

Обозначение

Резисторы маркируются следующим образом - СП 5 – 35Б, где:

• СП – подстроечный резистор с круговым перемещением подвижной системы;
• 5 – проволочный тип резистора;
• 35Б – типономинал резистора.
