Термопреобразователь сопротивления марки ТСП-0690В предназначен для измерения температуры воды, масла, воздуха, пара, металлоконструкций, подшипников, оборудования атомных электростанций и т.п.
Характеристики
| Рабочий диапазон измеряемых температур, °С | от -50 до +120 |
| Условное обозначение НСХ преобразования (ГОСТ 6651) | 50П, 100П |
| Класс допуска (ГОСТ 6651) | В |
| Схематическое изображение соединений (ГОСТ 6651) | 4 |
| Показатель тепловой инерции для рис. 1, с, не более | 10 |
| Показатель тепловой инерции для рис. 2, 5, с, не более | 9 |
| Показатель тепловой инерции для рис. 3, с, не более | 30 |
| Показатель тепловой инерции для рис. 4, с, не более | 20 |
| Условное давление измеряемой cреды Pу для рис. 1, 2, 4, 5, МПа | 0,63 |
| Условное давление измеряемой cреды Pу для рис.3, МПа | 4 |
| Материал защитной арматуры | сталь 12Х18Н10Т |
| Материал головки (рис.2) | сталь 12Х18Н10Т |
| Головка (рис.2) водозащищенного исполнения | виброустойчивый, вибропрочный,ударопрочный, |
| Устойчивость к механическим воздействиям | сейсмоустойчивый, сейсмопрочный |

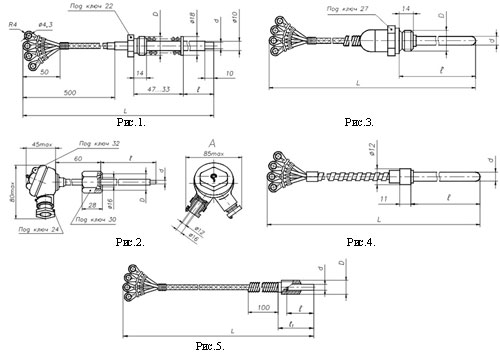

Рис.1. Схема термопреобразователя сопротивления марки ТСП-0690В
Обозначение
Термопреобразователи сопротивления ТСП маркируются так: ТСП-ХХХХ-ХХ-Х(Х)-Х-Х-Х-Х, где:
- ТСП - тип датчика;
- ХХХХ-ХХ - исполнение датчика;
- Х(Х) - длина монтажной части L, мм;
- Х - климатическое исполнение;
- Х - класс допуска;
- Х - номинальная статическая характеристика (НСХ);
- Х - номер схемы соединения проводников с чувствительным элементом (ЧЭ).
Комплектация
- Термопреобразователь ТСП-0690В - 1 шт,
- Паспорт - 1 экз.
