Указатель лазерный Проминь-1

Указатель лазерный Проминь-1 предназначен для уменьшения трудоемкости и улучшения качества выполнения работ по механической ориентации (угловому юстированию) компонентов извещателя пожарного дымового линейного АРТОН-ДЛ.

Основные особенности

• Установка и фиксация на передней части блоков БП и БИ Артона-ДЛ
• Наличие специальных отверстий для: ИК канала Артона-ДЛ, выхода лазерного луча, контроля индикаторов Артона-ДЛ
• Наличие предохранительного  тумблера для включения указки только после установки на Артон-ДЛ

Конструкция и принцип работы

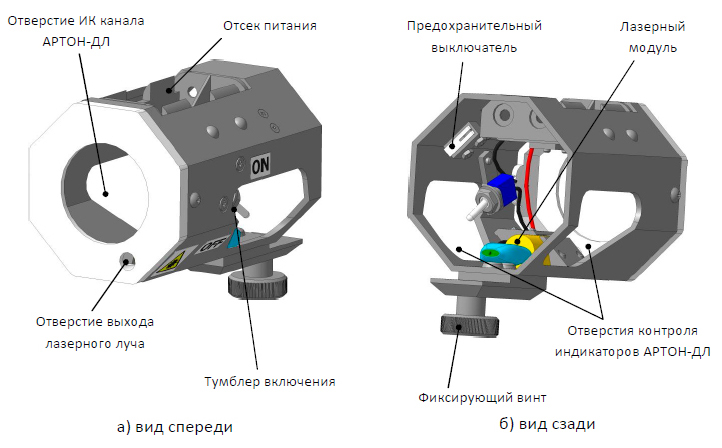

Внешний вид указателя Проминь-1

Указатель представляет собой конструкцию, которая состоит из:

• корпуса указателя с приспособлением для крепления;
• лазерного модуля;
• отсека питания;
• тумблера включения и предохранительного выключателя.

Конструкцией указателя предусмотрено установление и его фиксация на передней части блоков БИ и БП извещателя АРТОН-ДЛ.

Конструкцией лазерной указки Проминь-1 предусмотрены отверстия для:

• ИК канала АРТОН-ДЛ;
• выхода лазерного луча;
• визуального контроля штатных индикаторов АРТОН-ДЛ.

С целью предотвращения самопроизвольного включения, конструкцией предусмотрен предохранительный выключатель питания, который обеспечивает включение указателя только после установки на БИ или БП АРТОН-ДЛ.

Принцип действия указателя основан на использовании физических характеристик источника когерентного излучения (лазерного модуля) видимого спектра для определения направленности фактических оптических осей блоков БИ и БП извещателя АРТОН-ДЛ и их совмещения с целью создания чувствительной зоны АРТОН-ДЛ в подконтрольной среде.

1. Указатель лазерный Проминь-1 - 1 шт.
2. Паспорт - 1 экз.
3. Руководство по эксплуатации - 1 экз.
4. Тара - 1 шт.
