Указатель напряжения «Поиск-М» - это полупроводниковый прибор индивидуального пользования, предназначен для контроля наличия напряжения постоянного и переменного тока в контактной сети метрополитена.
Работа устройства
Контроль напряжения в режиме «напряжение имеется» осуществляется с помощью светоизлучающего элемента, который работает в импульсном режиме и обеспечивает четкую и хорошо различимую световую сигнализацию. Указатель представляет собой законченное изделие, состоящее из двух частей: щуп основной и щуп дополнительный.
Изолирующая часть и рукоятка щупов изготовлены из стеклопластика.

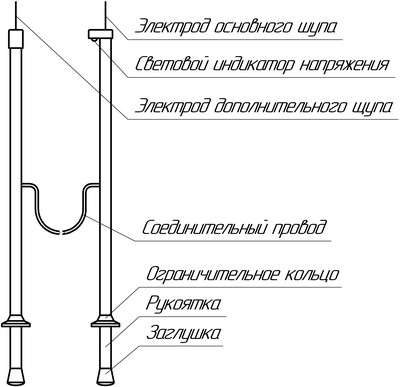

Рис.1. Внешний вид указателей напряжения типа «Поиск-М»
Характеристики
|
Характеристики |
Значения |
|
Величина напряжения, которую контролирует прибор: |
от 75 В до 825 В |
|
Максимальное значение тока, который протекает через измерительные щупы устройства: |
не больше 10 мА |
|
Величина электропрочности изоляции щупов и коммутационного провода: |
не меньше 2 кВ |
|
Длина коммутационного провода: |
1,5 м |
|
Габаритные размеры (длина): |
60х750 мм |
|
Вес устройства: |
1 кг |
Комплектация
- Указатель напряжения «Поиск-М» - 1 шт
- Паспорт - 1 экз
- Упаковка - 1 шт
