Взрывозащищенный терморегулятор ТУДЭ-9М1
Устройства терморегулирующие дилатометрические электрические ТУДЭ-9М1 являются модификацией терморегуляторов ТУДЭ и предназначены для регулирования температуры жидких и газообразных сред в системах автоматического контроля и регулирования при статическом давлении до 6,4 МПа.
Обозначение
Терморегулятор ТУДЭ-9М1 обозначается так: ТУДЭ-ХХМ1"Х",где
- ТУДЭ - Устройство терморегулирующее дилатометрическое электрическое;
- ХХ - номер модификации;
- М1 - индекс модернизации;
- "Х" - тип контактов:
- "Р" - размыкающие,
- "З" - замыкающие.
| Параметры | Значения |
| Диапазон регулируемых температур | 0-100 °C |
| Допустимая основная погрешность срабатывания по шкале задания | 2,5 % |
| Диапазон дифференциала | 4,5-20 °C; 2,5-10 °C |
| Длина чувствительного элемента | 251 мм; 491 мм |
| Допускаемая толщина изоляции | 50 мм |
| Маркировка взрывозащиты | IP54, IExdllBT4 |
Устройство и принцип действия
Принцип действия ТУДЭ-9М1 основан на пропорциональной разности приращения длин чувствительной трубки и стержня изменению температуры регулируемой среды. Полученное приращение преобразуется в мгновенно возникающее действие контактного механизма, с помощью которого размыкаются (замыкаются) контакты.
Состав устройства:
- дилатометрического элемента
- контактного устройства
- узла настройки задания.
ТУДЭ-9М1 изготавливается с размыкающими «Р» или замыкающими «З» контактами.
По защищенности от влияния окружающей среды устройства имеют исполнения:
- защищённые от попадания внутрь изделия пыли и воды со степенью защиты IP54;
- взрывозащитные IExdIIBT4.

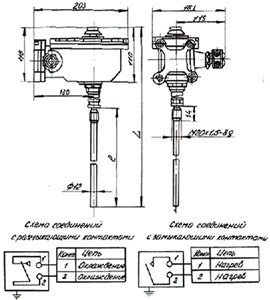

Габаритные и присоединительные размеры терморегуляторов ТУДЭ-9М1
Условия эксплуатации
Терморегулирующий датчик ТУДЭ-9М1 изготавливается в исполнениях для умеренного и тропического климатов («У» и «Т», согласно ГОСТ 15150-69).
Для климатического исполнения, соответствующего обозначению «У», температура воздуха при работе прибора должна быть в пределах от -50 до 120°C (относительная влажность 98 %, при t ≤ 25°C).
Температурный диапазон для тропического исполнения (Т) также составляет от -50 до 120°C (относительная влажность 98 %, при t ≤ 35°C).
