Амортизатор АПН-1

Артикул:

713

Цена по-запросу

Амортизатор АПН-1 обеспечивает защиту аппаратуры:

от вибрации в диапазоне частот 30-2000 Гц при максимальном ускоренли до 50 г и амплитуде смещения не более 1,5 мм;
от ударных нагрузок при ускорении до 12 г. и длительности ударного импульса 20-40 мс;
от линейных ускорений до 25 г., действующих вдоль и перпендикулярно оси амортизаторов.

Гарантии

Наше предприятие гарантирует соответствие качества изделия опорный амортизатор пространственного нагружения АПН-1 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

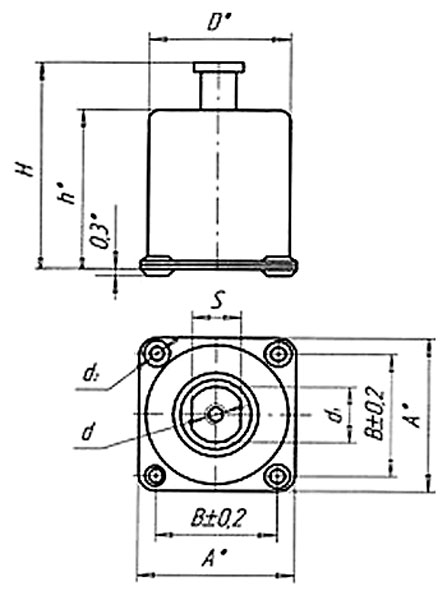

Схема габаритных размеров амортизатора АПН-1

Рис.1 Схема габаритных размеров

Габариты и масса изделия
Размеры										Масса
H	h	A	B	D	d1	d2	S	Резьба
								d	глубина
38,5мм	28,8мм	38мм	29мм	33мм	14мм	4,3мм	11мм	М4-6Н	10мм	55г

Характеристики

Технические характеристики
Параметры	Значения
Нагрузка на один амортизатор	0,5кГс-1,0кГс (4,9Н-9,8Н)
Безотказная работа	8 лет
Назначенный ресурс	500 часов
Условия применения	температура окружающего воздуха - от -60ºС до +70ºС; относительная влажность окружающего воздуха - 95%-98% при температуре 20ºС±2ºС; атмосферное давление на изделия опорный амортизатор АПН-1 пространственного нагружения - до 25,3гПа; вибрация с частотой 15Гц, 40Гц, 80Гц соответственно с ускорением 4,4м/с², 31,4м/с², 49,0м/с²; действие ударной нагрузки в 10000 ударов с ускорением 39,2м/с², и длительностью ударного импульса 0,015с-0,005с
Срок хранения потребителем	5 лет
