Амортизатор АПН-6 предназначен для снятия с оборудования вибрационных, ускорительных и ударных нагрузок, а также прочих факторов в соответствии с 6Л0.445.000 ЭТ.
Условия эксплуатации
Амортизаторы остаются работоспособными при воздействии:
- температуры окружающего воздуха - от -60ºС до +70ºС;
- относительной влажности окружающего воздуха - 95%-98% при температуре 20ºС±2ºС;
- атмосферного давления пространственного нагружения - до 25,3гПа;
- вибрации с частотой 15Гц, 40Гц, 80Гц соответственно с ускорением 4,4м/с2, 31,4м/с2, 49,0м/с2;
- ударной нагрузки в 10000 ударов с ускорением 39,2м/с2, и длительностью ударного импульса 0,015с-0,005с.

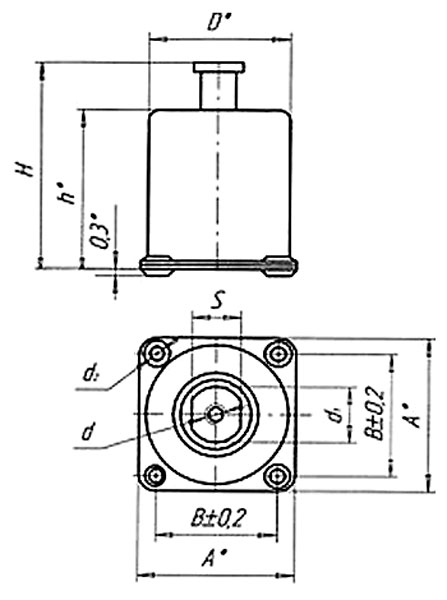

Рис.1 Схема габаритных размеров
|
Размеры, мм |
Масса, грамм |
|||||||||
|
H |
h |
A |
B |
D |
d1 |
d2 |
S |
Резьба |
||
|
d |
глубина |
|||||||||
|
60,25 |
46,0 |
59 |
47 |
55 |
20 |
6,8 |
17 |
М8-6Н |
15 |
245 |
Исполнение
Корпус опорного амортизатор АПН-6 изготовлен из метала, внутри находятся пружины и резиновый баллон, фланец из резины и отверстие, которое откалибровано, ограничительную шайбу и опорную пластину. Также включен в состав специальный футляр.
Характеристики
- Нагрузка на один амортизатор - от 9 до 15 кГс;
- Срок эксплуатации - 8 лет;
- Назначенный ресурс - 2000 ч;
- Срок хранения потребителем - 5 лет.
