Амортизатор АПНМ-4 предназначен для защиты аппаратуры от вибрационных и ударных нагрузок.

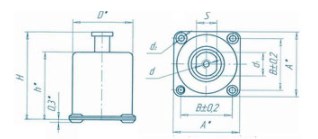

Рис.1 Схема габаритных размеров
| Размеры | Масса | |||||||||
| H | h | A | B | D | d1 | d2 | S | Резьба | ||
| d | глубина | |||||||||
| 66мм | 47,9мм | 52мм | 41мм | 47,4мм | 19мм | 5,3мм | 17мм | М6-6Н | 12мм | 190г |
Эксплуатация
Амортизатор АПНМ-4 остается работоспособным при воздействии:
- температуры окружающего воздуха - от -60ºС до +70ºС;
- относительной влажности окружающего воздуха - 95%-98% при температуре 20ºС±2ºС;
- атмосферного давления на изделия опорный амортизатор АПНМ-4 пространственного нагружения - до 25,3гПа;
- вибрации с частотой 15Гц, 40Гц, 80Гц соответственно с ускорением 4,4м/с2, 31,4м/с2, 49,0м/с2;
- ударной нагрузки в 10000 ударов с ускорением 39,2м/с2, и длительностью ударного импульса 0,015с-0,005с
Характеристики
| Параметры | Значения |
| Нагрузка на один амортизатор | 3,5кГс-6,0кГс (34,3Н-58,8Н) |
| Безотказная работа | 8 лет |
| Назначенный ресурс | 500 часов |
| Срок хранения потребителем | 5 лет |
Комплектация
- АПНМ-4
- упаковка
