Амортизатор АПН-5

Артикул:

717

Цена по-запросу

В корзину

Амортизатор АПН-5 предназначен для защиты аппаратуры от воздействия вибрации и ударов в соответствии с бЛ0.445.000 ТУ.

Функциональность

Амортизаторы АПН-5 обеспечивают защиту аппаратуры:

от вибрации в диапазоне частот 30-2000 Гц при максимальном ускорении до 50 г и амплитуде смещения не более 1,5 мм;
от ударных нагрузок при ускорении до 12 г. и длительности ударного импульса 20-40 мс;
от линейных ускорений до 25 г., действующих вдоль и перпендикулярно оси амортизаторов.

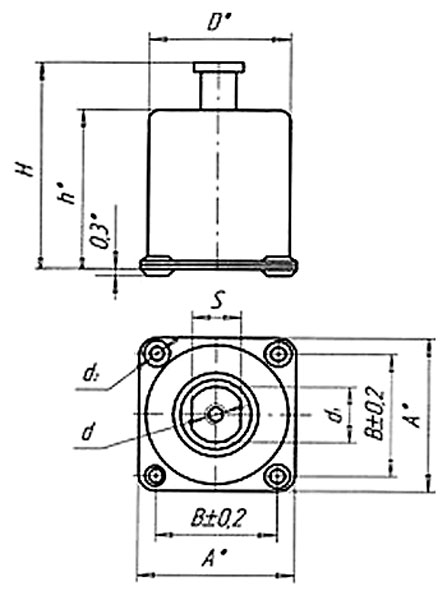

Схема габаритных размеров амортизатора АПН-6

Рис.1 Схема габаритных размеров

Гарантии

Наше предприятие гарантирует соответствие качества изделия опорный амортизатор пространственного нагружения АПН-5 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

Ресурс и гарантийные обязательства устанавливаются разработчиком изделия опорный амортизатор и зависит от места установки и режима работы (амплитуда, виброускорения, ударов, длительности непрерывной работы и т. д.).

Характеристики

Технические характеристики
Параметр				Значение
Нагрузка на один амортизатор				от 9 до 15 кГс (88,2 - 147 Н)
Условия эксплуатации:	температура окружающего воздуха			-60 … +70°C
	относительная влажность окружающего воздуха			до 98% при +20°C
	атмосферное давление			до 25,3гПа
	вибрация с частотой 15, 40, 80 Гц соответственно с ускорением			4,4, 31,4, 40 м/с²
	действие ударной нагрузки в 10000 ударов с ускорением 39,2 м/с², и длительностью ударного импульса			0,015 - 0,005 с
Срок эксплуатации				8 лет
Назначенный ресурс				2000 ч.
Срок хранения потребителем				5 лет
Габаритные размеры:		H*		60,25 мм
		h		46 мм
		A		59 мм
		B		47 мм
		D		55 мм
		d1		20 мм
		d2		6,8 мм
		S		17 мм
		резьба	d	M8-6H
			глубина	не менее 15 мм
Масса				0,17 кг
