Амортизатор АПНМ-6

Артикул:

724

Цена по-запросу

Амортизатор АПНМ-6 предназначен для защиты аппаратуры от воздействия вибрации и ударов, в соответствии с бЛО 445.000 ТУ.

Принцип действия

Работа опорного амортизатора пространственного нагружения основывается на преобразовании механических воздействий в рассеиваемую тепловую энергию посредством трения. В качестве вспомогательного упругого элемента используется металлическая пружина конического типа.

Комплект поставки

Амортизатор АПНМ-6;
Технический паспорт;
Упаковка.

Исполнение

Корпус устройства выполнен из металла, в середине находится пружина и резиновый баллон; резиновый фланец и откалиброванное отверстие; шайба для ограничений и пластина, служащая опорой. Спиральная упругая пружина – для контроля.

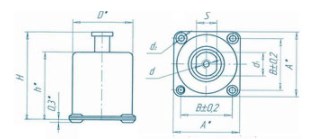

Схема габаритных размеров опорного амортизатора АПНМ-6

Рис.1 Схема габаритных размеров

Характеристики

Технические характеристики
Параметр			АПНМ-6
Нагрузка, кГс			9-15
Наработка на отказ, час			500
Срок безотказной работы, лет			5
Габаритные размеры, мм	H		75
	h		56,2
	A		59
	B		47
	D		55
	d1		20
	d2		6,8
	S		17
	Резьба	d	М8-6Н
		глубина	15
Масса, не более, г			300
