Микроскоп МБС-10

Микроскоп МБС-10 предназначен для наблюдения как объемных предметов, так и тонких пленочных и прозрачных объектов, а также препарировальных работ.

Исполнение

Микроскоп состоит из следующих основных частей:

• оптической головки;
• стола микроскопа;
• блока питания.

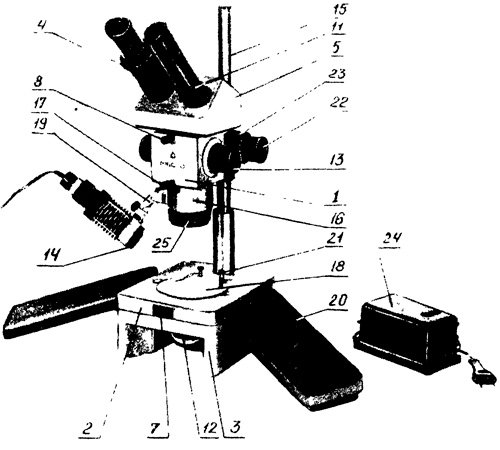

Рис.1. Общий вид микроскопа МБС-10, где:

1 — корпус с барабаном; 2 — столик для работы в отраженном свете; 3 — столик для работы в проходящем свете; 4 — кольцо диоптрийной наводки; 5 — бинокулярная насадка; 7 — фиксатор столика; 8, 17 — винты, фиксирующие бинокулярную насадку и объектив f=90 мм; 11 — окулярная трубка; 12 — зеркало и матовая пластина в оправе; 13 — рукоятка переключения увеличений; 14 — светофильтр; 15-стойка; 16-объектив f=90 мм; 18 — предметное стекло; 19 — кронштейн; 20 — подлокотники; 21 — прижим; 22 — рукоятка фокусировки; 23 — рукоятка регулировки хода; 24 — блок питания; 25 — кольцо

Оптическая головка включает в себя: корпус с барабаном, объектив f=90 мм, бинокулярную насадку, осветитель.

Стол микроскопа состоит из столика для работы в проходящем свете и столика для работы в отраженном свете.

Установка нужного увеличения осуществляется вращением рукояток 13 до совмещения цифры на рукоятке с индексом на кольце.

Фокусировка микроскопа на объект производится перемещением оптической головки относительно стола микроскопа по направляющей типа «ласточкин хвост» вращением рукояток 22 .

Внимание! Вращение рукояток фокусировки и смены увеличений во взаимно противоположных направлениях запрещается.

Регулировка хода рукояток фокусировки от легкого до тугого осуществляется путем вращения рукоятки 23
