Микроскоп ММИ-2

Микроскоп ММИ-2 предназначен для измерения линейных размеров в прямоугольных координатах, а именно для измерения элементов профиля наружных резьб, углов, конусов, радиусов, рабочих размеров различных шаблонов и другое.

Исполнение

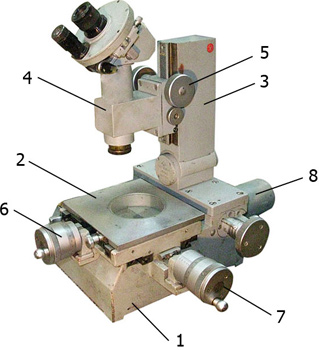

Микроскоп состоит из чугунного основания 1, на котором смонтирован измерительный стол 2 с микрометрическими винтами продольного 7 и поперечного 6 перемещений и колонка 3, по направляющим которой при помощи маховичков 5 перемещается кронштейн 4 с микроскопом. В задней стенке основания вмонтировано осветительное устройство 8.

Рис.1. Схема микроскопа ММИ-2

Измерительный стол 2 установлен на направляющих и может перемещаться в двух взаимно-перпендикулярных направлениям при помощи микрометрических винтов. Величина перемещения стола определяется по масштабным гильзам и барабанам, связанным с микрометрическими винтами. Цена деления на барабане 0,005 мм, шаг микровинта 1 мм.

Колонка 3 служит для закрепления на ней микроскопа. Кронштейн 4 через направляющую кронштейна соединяется с колонкой 3. Перемещение кронштейна по колонке вверх и вниз осуществляется с помощью кремальерного механизма, приводимого в действие маховичком 5.

При работе на приборе могут применяться четыре окулярные головки: окулярная угломерная головка, револьверная головка с дугами разной кривизны, револьверная головка с набором профилей метрической и дюймовых резьб и головка двойного изображения.
