Осветитель ОИ-19

Осветитель ОИ-19 является принадлежностью биологических микроскопов и вместе с конденсором микроскопа предназначается для освещения препаратов.

Эксплуатация

Осветитель ОИ-19 изготавливается в двух климатических исполнениях:

• для работы в макроклиматических районах с умеренным климатом в лабораторных помещениях при температуре воздуха от +10 до +35° С
• для работы в макроклиматических районах как с сухим, так и с влажным тропическим климатом в лабораторных помещениях при температуре воздуха от + 10 до +45° С.

Исполнение

Оптическая схема осветителя состоит из лампы накаливания 1, двухлинзового коллектора 2, ирисовой диафрагмы 3 и сменного светофильтра 4.

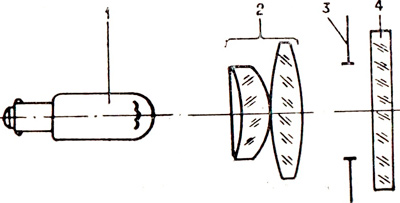

Рис.1. Оптическая схема осветителя ОИ-19

Основными частями осветителя являются фонарь и штатив. Фонарь 5 (рис. 2) можно перемещать вверх и вниз по колонке 6 штатива, поворачивать вокруг вертикальной оси и фиксировать его положение зажимным устройством 7.

Фонарь также можно поворачивать вокруг горизонтальной оси и фиксировать его положение зажимным устройством 8.

Вилка 9 шнура лампы устанавливается в специальное гнездо блока питания. Подготовка и работа с блоком питания 9 В 25 Вт производятся в соответствии с паспортом на блок питания.

Светофильтры и матовое стекло вставляются в оправу 10. Изменение диаметра полевой диафрагмы осуществляется с помощью рукоятки 11.

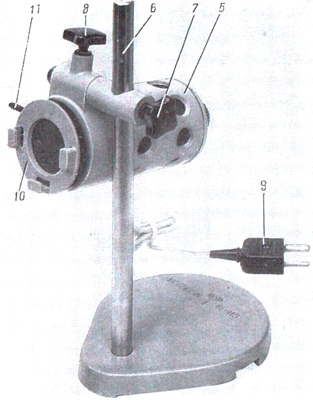

Рис.2. Общий вид осветителя ОИ-19

• Осветитель ОИ-19 - 1 шт.
• Светофильтр синий - 1 шт.
• Светофильтр матовый - 1 шт.
• Трансформатор понижающий - 1 шт.
• Лампы СЦ61 (8 в, 20 вт) - 3 шт.
• Планка соединительная - 1 шт.
• Коробка укладочная - 1 шт.
• Инструкция к пользованию - 1 шт.
• Аттестат - 1 шт.
