Микроскоп Метам Р-1

Микроскоп Метам Р-1 предназначен для изучения структуры металлов в отраженном свете в светлом поле при прямом освещении, в темном поле, а также в поляризованном свете.

Конструкция

Основными узлами микроскопа МЕТАМ-Р1 являются тубусодержатель с фокусировочным механизмом, предметный столик, осветитель, штатив и основание.

Столик 19 установлен на основании 20 микроскопа и при отпущенном винте 21 может быть снят. Столик перемещается в горизонтальной плоскости в двух взаимно перпендикулярных направлениях.

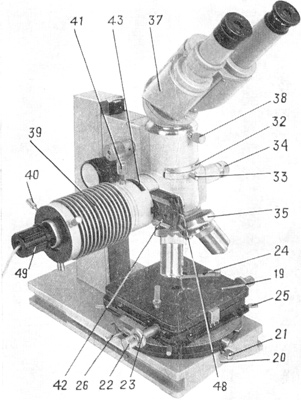

Рис.1. Внешний вид микроскопа Метам Р-1

Продольное перемещение осуществляется с помощью рукояток 22, поперечное — с помощью рукояток 23. Рукоятки расположены на одной оси и выведены с двух сторон столика. Объект на столике крепится пружинными клеммами 24. Вращение столика производится четырьмя специальными ручками 25. Поворот столика фиксируется винтом 26. На штативе 27 крепится тубус 28. В тубусе 28 смонтированы механизмы грубой подачи и микрометрической фокусировки. Грубое перемещение тубуса осуществляется рукояткой 29, микрометрическая фокусировка — рукояткой 30.

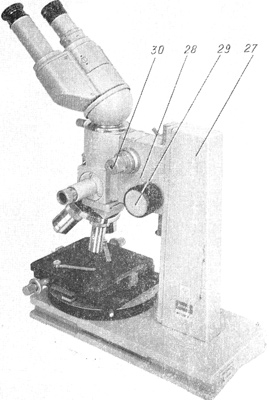

Рис.2. Вид сбоку микроскопа Метам Р-1

В тубусе имеется паз, в который вставляется анализатор 31. Анализатор поворачивается в пределах от 0 до 90°. Отсчет угла поворота производится по шкале 32. При работе без анализатора в паз вставляется пылезащитная заглушка 33. Рукоятка 34 служит для вывода из хода лучей светоделительной пластины 6 при работе в темном ноле. Револьвер 35 устанавливается в направляющие тубуса микроскопа и может быть заменен объективом 36 на салазках для работы в темном поле. Бинокулярная насадка 37 закрепляется на тубусе винтом 38. Осветитель 39, снабженный лампой РН8-20-1, которая центрируется с помощью винтов 40, крепится к микроскопу винтом 41. В выдвижной планке 42 находятся ирисовая диафрагма 5 и диафрагма 13 темного поля. В паз 43 вкладывается светофильтр 44 или поляризатор 45. Питание лампы осуществляется от сети переменного тока напряжением 220 V, частотой 50—60 Hz через блок питания.

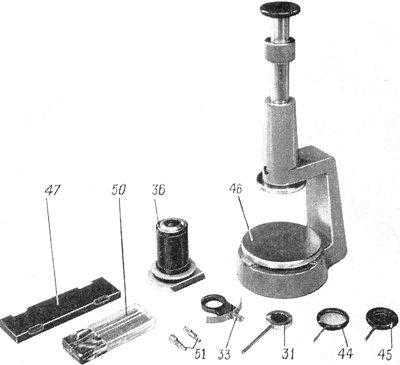

Рис.3. Принадлежности микроскопа МЕТАМ-Р1
