Прибор для циклических нагрузок ПЦН

Прибор для циклических нагрузок ПЦН предназначен для проведения испытаний текстильной застежки согласно ДСТУ 4300-2004.

Устройство и работа

Движение от электродвигателя2передается редуктору 3. Движение от редуктора передается ведущему валу 9через муфту 4.Прижимная рамка 7крепится к стойкам 5, 6посредством втулок.  Шпильки10, расположенные на прижимной рамке и площадке над барабаном,служат посадочным местом для грузов.

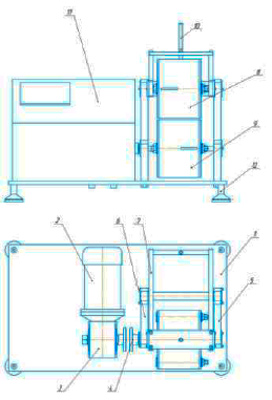

Рис.1. Расположение составных частей прибора ПЦН :

1 –основание;2 –электродвигатель;3–редуктор;4 –муфта;5 –стойка редуктора;6 –стойка; 7 –прижимная рамка;8 –ведомый вал;9 –ведущий вал;10 –шпилька;11–кожух;12–опоры основания(регулируемые)
