Резисторы СП5-2, СП5-3
Резисторы СП5-2, СП5-3 – это переменные проволочные подстроечные резисторы, потенциометры, мощностью 1 Вт с линейной зависимостью А и диапазоном регулировки 100 Ом – 47 кОм.
Основные особенности
- Резисторы относятся к многооборотным резисторам с круговым перемещением подвижной системы.
- Допустимое отклонение сопротивления ±5% и ±10%. Резисторы имеют приемку "ОТК" и "ПЗ".
- Рабочая повышенная температура среды не превышает +155°С, пониженная – до -60°С. Износоустойчивость – не менее 100 циклов перемещения ползунка.
- Подстроечные резисторы СП5-2, СП5-3 устойчивы к вибрационным нагрузкам в диапазоне частот 1-3000Гц (амплитуда ускорения 200 м/с2), механическим ударам однократного (ускорение до 10 000 м/с2) и многократного действия (ускорение до 1 500 м/с2).
Применение
Резисторы данной линейки предназначены для эксплуатации в цепях постоянного, переменного и импульсного тока, обеспечивая ограничение силы тока и распределение напряжения.
Характеристики
|
Параметр |
Значение |
|
|
Тип регулятора |
многооборотный с круговым перемещением подвижной системы |
|
|
Функциональная характеристика |
линейная А |
|
|
Диапазон сопротивлений |
100 Ом – 47 кОм |
|
|
Допустимое отклонение сопротивления |
±5%, ±10% |
|
|
Температурный коэффициент сопротивления |
от 100 Ом до 330 Ом |
±500·10-6 1/°С |
|
от 470 Ом до 47·103 Ом |
±250·10-6 1/°С |
|
|
Предельное рабочее напряжение |
300 В |
|
|
Номинальная мощность при температуре до 70°C |
1 Вт |
|
|
Диапазон рабочих температур |
-60°С – +155°С |
|
|
Относительная влажность воздуха при t=35°С |
98% |
|
|
Атмосферное давление |
0,7 – 294,2 кПа |
|
|
Исполнение |
всеклиматическое |
|
|
Акустический шум |
диапазон частот |
50 – 10 000 Гц |
|
уровень давления |
150 дБ |
|
|
Синусоидальная вибрация |
диапазон частот |
1 – 3000 Гц |
|
амплитуда ускорений |
200 м/с2 |
|
|
Механические удары |
одиночные |
10 000 м/с2 |
|
многократные |
1 500 м/с2 |
|
|
Линейные нагрузки |
200 м/с2 |
|
|
Сопротивление изоляции |
100 МОм |
|
|
Износоустойчивость |
100 циклов |
|
|
Минимальная наработка |
2 000 ч |
|

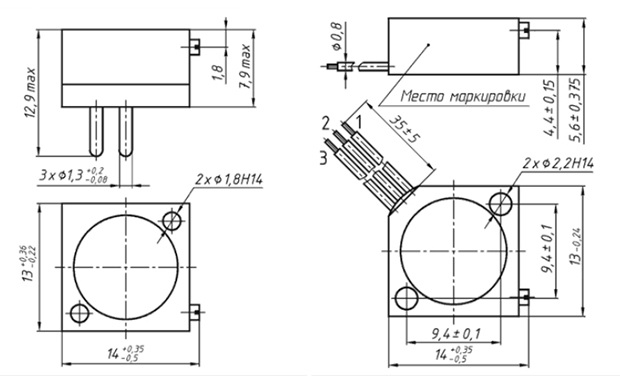

Габаритные размеры переменного резистора СП5-2 (слева) и резистора СП5-3
Электрическая схема
|
Серия |
Сопротивление |
Масса |
Размеры L?B?H |
|
СП5-2 (100 Ом – 10 кОм) |
100 Ом – 10 кОм |
3,5 г |
14?13?12,9 мм |
|
СП5-2 (15 кОм – 47 кОм) |
15 кОм – 47 кОм |
3,5 г |
14?13?12,9 мм |
|
СП5-3 (100 Ом – 10 кОм) |
100 Ом – 10 кОм |
2,5 г |
14?13?5,4 мм |
|
СП5-3 (15 кОм – 47 кОм) |
15 кОм – 47 кОм |
2,5 г |
14?13?5,4 мм |
Обозначение
Обозначение
Резисторы маркируются следующим образом - СП 5 – 3, где:
- СП – подстроечный резистор с круговым перемещением подвижной системы;
- 5 – проволочный тип резистора;
- 3 – типономинал резистора.
