Резисторы СП5-20ВА, СП5-20ВБ
Резисторы СП5-20ВА, СП5-20ВБ – это переменные проволочные подстроечные резисторы, потенциометры, мощностью 2Вт с линейной зависимостью А и диапазоном регулировки 4,7 Ом – 22 кОм.
Основные особенности
- Резисторы относятся к однооборотным резисторам с круговым перемещением подвижной системы.
- Допустимое отклонение сопротивления ±5% и ±10%. Резисторы имеют приемку "ОТК" и "ПЗ".
- Рабочая повышенная температура среды не превышает +80°С, пониженная – до -60°С. Износоустойчивость – не менее 500 циклов перемещения ползунка.
- Переменные резисторы СП5-20В устойчивы к вибрационным нагрузкам в диапазоне частот 1-5000Гц (амплитуда ускорения 200 м/с2), механическим ударам однократного (ускорение до 1 500 м/с2) и многократного действия (ускорение до 750 м/с2).
Применение
Подстроечные резисторы СП5-20В предназначены для эксплуатации в цепях постоянного, переменного и пульсирующего тока, обеспечивая ограничение силы тока и распределение напряжения.
Характеристики
|
Параметр |
Значение |
|
|
Тип регулятора |
однооборотный с круговым перемещением подвижной системы |
|
|
Функциональная характеристика |
линейная А |
|
|
Диапазон сопротивлений |
4,7 Ом – 22 кОм |
|
|
Допустимое отклонение сопротивления |
±5%, ±10% |
|
|
Предельное рабочее напряжение |
250 В |
|
|
Номинальная мощность при температуре до 85°C |
2 Вт |
|
|
Диапазон рабочих температур |
-60°С – +80°С |
|
|
Относительная влажность воздуха при t=25°С |
98% |
|
|
Атмосферное давление |
0,7 – 294,2 кПа |
|
|
Исполнение |
всеклиматическое |
|
|
Синусоидальная вибрация |
диапазон частот |
1 – 5000 Гц |
|
амплитуда ускорений |
200 м/с2 |
|
|
Механические удары |
одиночные |
1 500 м/с2 |
|
многократные |
750 м/с2 |
|
|
Линейное ускорение |
1 0000 м/с2 |
|
|
Сопротивление изоляции |
?5000 МОм |
|
|
Износоустойчивость |
500 циклов |
|
|
Минимальная наработка |
40 000 ч |
|

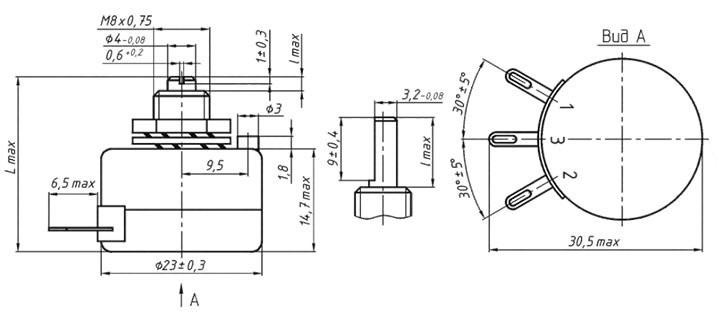

Габаритные размеры переменных резисторов СП5-20ВА, СП5-20ВБ
|
Серия |
L, мм |
l, мм |
Масса, г |
|
СП5-20ВА |
25 мм |
2 мм |
16,5 г |
|
СП5-20ВБ |
33 мм |
10 мм |
17,5 г |
|
СП5-20ВВ |
37 мм |
14 мм |
18,0 г |
Электрическая схема
|
Серия |
Сопротивление |
Масса |
Размеры D?L |
|
СП5-20ВА (4,7 Ом – 15 Ом) |
4,7 Ом – 15 Ом |
16,5 г |
23?25 мм |
|
СП5-20ВА (22 Ом – 22 кОм) |
22 Ом – 22 кОм |
16,5 г |
23?25 мм |
|
СП5-20ВБ (4,7 Ом – 15 Ом) |
4,7 Ом – 15 Ом |
17,5 г |
23?33 мм |
|
СП5-20ВБ (22 Ом – 22 кОм) |
22 Ом – 22 кОм |
17,5 г |
23?33 мм |
|
СП5-20ВВ (4,7 Ом – 15 Ом) |
4,7 Ом – 15 Ом |
18,0 г |
23?37 мм |
|
СП5-20ВВ (22 Ом – 22 кОм) |
22 Ом – 22 кОм |
18,0 г |
23?37 мм |
Обозначение
Обозначение
Резисторы маркируются следующим образом - СП 5 – 20ВБ, где:
- СП – подстроечный резистор с круговым перемещением подвижной системы;
- 5 – проволочный тип резистора;
- 20ВБ – типономинал резистора.
